ICカードとは？

キャッシュカードやクレジットカード等の磁気カードと同型で、IC(集積回路)を内蔵しているｶｰﾄﾞです。

ICカードの特長

磁気カードと比較すると、セキュリティ性の向上、記憶容量の増大、マルチアプリケーションへの対応などの特徴が挙げられます。

種類	磁気カード	ICカード
外観
情報記憶部	磁気ストライプ	内蔵された半導体メモリ
情報記憶量	小	大
カード内での情報処理	不可能	CPU内蔵カードは可
セキュリティ性	比較的弱い	強い(暗号処理、耐タンパ性あり)
情報の読み書き方法	磁気ストライプを端末の磁気ヘッドに接触、スライドさせる	接触：カード接点を端末のヘッドに接触非接触：リーダ・ライターに近づけるのみ
更に詳しい情報	磁気カードの特長	ＩＣカードの特長ＩＣカードの情報

ICカードの種類

　ICカードには、半導体チップの中にメモリ（記憶用IC）だけを内蔵したものと、CPU（中央演算処理装置）とメモリの双方を内蔵したものの2種類があります。さらに、リーダライタ（カードのデータを読み取る装置）との通信や半導体チップを動かす電力を供給する手段によって、「接触型」と「非接触型」に分類されます。
　また、非接触ICカードに外部端子が追加されたコンビ型とCPUを２つ持つハイブリッド型があります。

接触型と非接触形ICカードの比較

「接触型」は接点 (端子) 、「非接触型」はアンテナコイルを内蔵しています。「接触型」は表面に接点が露出しており、直接リーダライタと接触させなければなりませんが、「非接触型」は内蔵アンテナから発生させる電波で通信するため、接触による表面の摩耗や損傷を受けにくい構造になっています。

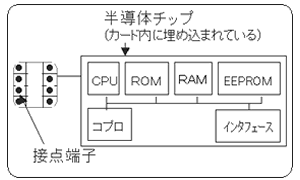

・接触型

　　半導体チップ、接点端子、カード基材で構成される。

・非接触型

　　半導体チップ、アンテナコイルカード基材で構成される。

・各部位の機能と役割

主な構成	主な役割
CPU	中央演算処理装置。全ての処理を制御御するICチップの心臓部
コプロ (暗号コプロセッサ)	RSAの演算を高速に実行するための専用プロセッサ
RAM	一時的なデータを読み書きするための高速メモリ
ROM	プログラムを格納するために使用する読み出し専用のメモリ。ICチップ製造時に直接回路を焼き付ける
EEPROM	主にデータを格納するために使用する書き込み可能なメモリ
インターフェース	ICカードと外部との通信制御を実施 (接触型：シリアルI/O、非接触型：非接触アナログ通信回路)
接点端子	接触型において、リーダライタとのデータ交換と、半導体チップへの電力供給
アンテナコイル	非接触型において、リーダライタとのデータ交換と、半導体チップへの電力供給
カード基盤	PVC (ポリ塩化ビニル) 、ABS (アクリロニトル・ブタジエン・スチレン樹脂) 、PET (ポリエチレン・テレフタレート) などの素材を利用

・接触・非接触ICカードの比較

項目	接触型	非接触型
通信距離	接触 (0mm)	接触～1m以上 (カードの種類による)
読み書きのし易さ	比較的難しい (端子を機器のヘッドに確実にセットする必要有り)	簡単 (カードに装置を近づけるだけで情報交換が可能)
デザインの自由度	接点があるため制約あり	制約無し
耐久性	比較的弱い (接点の摩擦・湿気による劣化、汚れで動作不良の可能性有り)	強い (物理的接点がないため)

・接触・非接触ICカードの耐久性

項目	磁気カード	ICカード
項目	磁気カード	接触式	非接触式
磁気	×	○	○
衝撃	○	△	△
曲げ	○	△	△
磨耗	△	△	○
汚れ・湿気	△	×	○
静電気	○	×	○

非接触型ICカードの耐久性

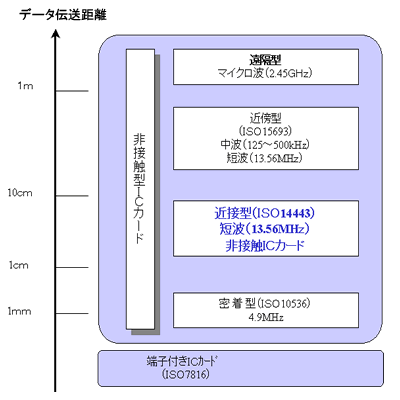

非接触ICカードは電波の飛ぶ距離 (データ伝送距離) の長さによって、「密着型」「近接型」「近傍型」「遠隔型」に分類されます。「密着型」は接触型のようにリーダライタとICカードの接点を完全に接触させる必要はありませんが、リーダライタに軽く触れる感じで使用します。
逆に「遠隔型」は1Mぐらい離れても大丈夫ですが、その分電波の強度も強くする必要があるため、使用環境やデータ質量などの条件を考慮した上で、ICカードの選定が必要となります。

「近接型」非接触型ICカード

最近の非接触型ICカードの主流となっているのが「近接型」であり、通信方式によって国際規格に制定されている「Type A」「Type B」と国際規格作業において追補にすべく検討中の「Type C」(仮称)の3つに分類されます。
